電子機器、自動車部品、屋外機器をテストする場合、水にさらされると、{0}}たとえ少量であっても{1}}、性能や安全性が損なわれる可能性があります。防水性の完全性と国際規格への準拠を確認するには、正確な滴下テストが不可欠です。降雨と水の浸入を適切にシミュレーションすることで、製品が市場に投入される前に消費者と規制の期待を確実に満たすことができます。
リブIPX1/IPX2 防滴防水試験機は、IEC 60529 と ISO 20653 で定義されている垂直点滴 (IPX1) および傾斜点滴 (IPX2) の試験方法をカバーし、さまざまなデバイスの防滴性能を評価するための信頼性が高く、正確で効率的なソリューションを提供します。このシステムは、一貫した水流で現実的な降雨条件を再現するように設計されており、メーカーが故障を減らし、製品の品質を向上させるのに役立ちます。{0}
IPX1/IPX2防滴防水試験機の動作原理と用途
IPX1/IPX2 点滴テストは、制御された実験室条件下で現実世界の水への曝露をシミュレートします。- IPX1は、水平プレートに等間隔に配置されたφ0.4mmの穴から1ml/分の速度で水滴を供給することで垂直降雨を再現します。一方、IPX2は、15度の傾斜トレイを追加し、滴下速度を3ml/分に増加して、斜めに当たる表面をより適切に再現します。どちらの方法でも、水が浸入したり、テストされたデバイスの機能動作が妨げられたりしないことが保証されます。
この機械を使用すると、エンジニアは自然の降雨を模倣することで、小雨や斜めの降水にさらされるなど、屋外環境によく似た条件下で防水性を評価できます。これにより、コストのかかる現場での故障が防止され、製品が安全性と信頼性の要件を確実に満たすようになります。さらに、ラボでのテストにより評価プロセスが加速され、IEC 60529 および ISO 20653 規格への厳密な準拠を維持しながら、数週間または数か月にわたる自然暴露が数分に圧縮されます。
この機械は水の流れ、滴下高さ、持続時間を正確に制御し、再現可能な実験を可能にします。調整可能なターンテーブルとモジュラードリップトレイにより、さまざまなサイズや種類のサンプルに柔軟に取り付けることができ、標準化された結果が保証されます。このシステムは、1 r/min での連続回転も可能にし、回転する車両部品や動的な屋外環境に設置されたデバイスなど、現実世界の物体の動きをシミュレートします。-
このタイプのテストは、次の場合に重要です。
- 自動車部品:ヘッドライト、テールライト、電気制御ボックス。
- エレクトロニクス：屋外照明、スマートホームデバイス。
- 産業用機器:センサー、制御パネル、機械のエンクロージャ。
- 軍事および屋外用途:雨にさらされる機器や電子機器の保護ケース。
この機械は、水流、滴下高さ、試験時間を正確に制御することで動作し、IEC 60529 と ISO 20653 に厳密に準拠しながら現実世界の降雨量を再現します。ターンテーブルと調整可能な滴下トレイにより、柔軟な試験片の取り付けが可能になり、再現性のある標準化された試験結果が保証されます。{0}}

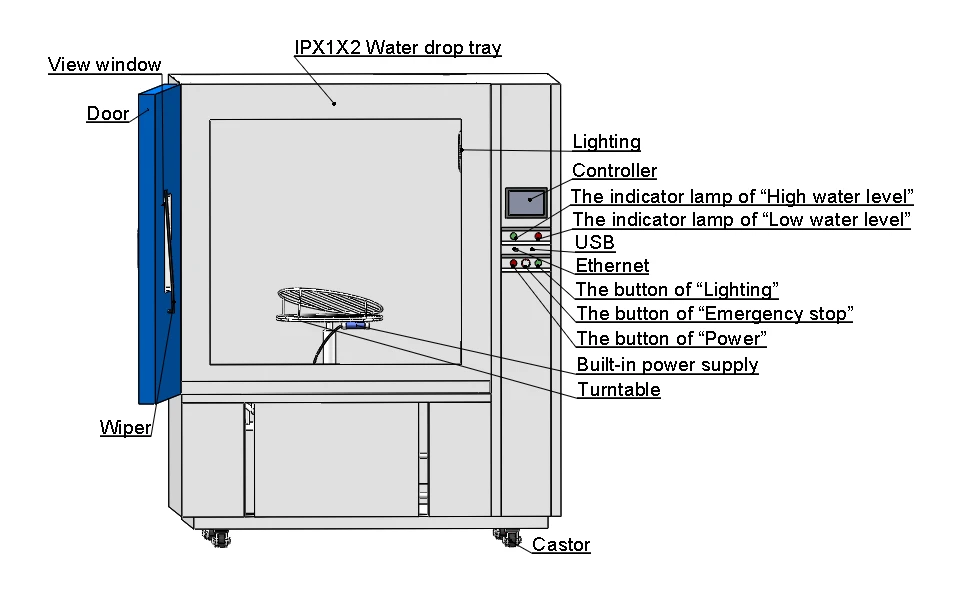

| IPX1/IPX2 防水試験用防滴防水試験機 | ||
|
|
||
LIBのIPX1/IPX2防滴防水試験機が精度と水効率をどのように保証するか
 |
 |
| 名前 | IPX1 IPX2 雨水噴霧試験室 |
| モデル | RNH-12 |
| 内寸(mm) | 1400(D)*1400(W) |
| 外形寸法(mm) | 1600(D)*1600(W)*2500(H) |
| 振動管の半径 | ドクターチップトレイタイプ |
| 噴霧穴径 | φ0.4mm |
| 穴の間隔 | 20mm |
| ターンテーブル回転速度 | 1r/min 調整可能 |
| コントローラ | プログラマブルカラーディスプレイタッチスクリーンコントローラ、イーサネット、USB（オプション） |
| 水圧制御 | 1+/-0.5mm/分（IPX1 の場合）。 3+/-0.5mm/分（IPX2） |
| 観察窓 | 住居なし |
| 給水システム | 増圧ポンプ、浄水装置 |
| 内装材 | SUS304ステンレス |
| 力 | AC380V |
トッププレートとドリップシステム:ステンレス製の滴下穴（φ0.4mm、間隔20mm）が均一な水滴を出します。ドリップトレイは電動モーターで昇降できるため、さまざまなサンプルに合わせて柔軟に高さを調整できます。
 |
 |
| ドリップトレイ | 調整可能なターンテーブル |
フロー制御と効率:内蔵の流量計と圧力計により、1～3 ml/分の点滴量を正確に制御できます。{0}このシステムの特徴は、自動水循環および濾過システム、水を継続的にリサイクルして浄化し、手動での補充の必要性を減らし、ノズルの詰まりを防ぎ、エネルギーを節約します。これにより、繰り返しのテストに対して一貫した水質と長期的な信頼性が保証されます。-
耐腐食性-設計:内部部品には SUS304 ステンレス鋼が使用され、外部には粉体塗装された A3 鋼が使用されています。-手動ワイパーと内部 LED 照明を備えた観察窓により、テスト中の鮮明な視界が保証されます。
ユーザーフレンドリーな操作:{0}ターンテーブルの回転速度は1r/minで調整可能で、連続回転シミュレーションをサポートします。 PID タッチスクリーン コントローラにより、多言語プログラミングが可能になり、ワンクリックでテスト ルーチンを開始できます。- USB経由でデータをエクスポートでき、PC経由で複数のデバイスをリモート制御できます。
規格への準拠:IEC 60529、ISO 20653、DIN 40050-9、JIS D 0203、および MIL-STD-810G に完全に準拠しているため、テスト結果が認証目的で認められることが保証されます。オプションのモジュールは、高圧ジェットや浸漬を含む IPX1 から IPX9K までのテストをカバーします。
IPX1/IPX2 防滴防水試験機 Q&A
Q1: IPX1/IPX2 ドリップトレイの場合、針チューブは 1 つずつ交換する必要がありますか?もっと速くて安全な方法はありますか?
A: IEC 60529 で要求されているように、各針の正確な位置と均一な水滴分布を確保するには、針チューブを個別に交換する必要があります。慎重に取り扱うことで、損傷や安全上の問題を防ぐことができます。
Q2: IPX1/IPX2では、点滴受けに針管が使用されています。材質と耐用年数はどれくらいですか?
A: 針はステンレス製で耐食性、耐摩耗性に優れています。通常の耐用年数は 5 年を超え、複数のテストにわたって信頼性の高いパフォーマンスを保証します。
Q3: 降雨試験室の最小サイズはどれくらいですか?現在製作可能な最小サイズは800×800×800mmです。小さくすることはできますか？
A: IEC 60529 では、試験片を均一に覆うことが要求されています。したがって、厳密で再現性のあるテストを維持するには、800 × 800 × 800 mm が実現可能な最小サイズになります。これ以上の削減は不可能です。
Q4: レインテストチャンバーの利点は何ですか?
A: ご質問ありがとうございます。 LIB レインテストチャンバーには次の利点があります。
1. 厳格な品質管理: 信頼性の高い性能を確保するために、生産から加工、配送までのすべての段階で厳格な検査が行われます. 2. 調整可能な流量と圧力: テスト要件に応じて水流と圧力を柔軟に調整でき、さまざまな保護レベルのテストに適合します. 3. アフターサービス: 当社は 3 年間の包括的な保証と生涯メンテナンスを提供し、長期使用コストを削減し、お客様に安心を提供します。-
Q5: レインテストチャンバーのターンテーブルを大きくすることはできますか?
A: はい、テスト要件に応じてターンテーブルを拡大できます。 LIB は、機能と安全性を確保するために、非標準のカスタム設計を完全にサポートしています。-
LIB の IPX1/IPX2 防滴防水試験機は、幅広い用途での耐水性を検証するための、正確で標準化された効率的なソリューションを提供します。調整可能なトレイ、正確な流量制御、耐食構造、IEC 60529 および ISO 20653 への完全準拠を備えたこのシステムは、運用効率を最適化しながら信頼性の高い試験結果を保証します。{3}
LIBのオファーカスタマイズされたソリューション, a 3 年間の保証と生涯サービス。保証期間内に解決できない問題は無償で交換させていただきます。英語を話す-アフターセールス チームが 24 時間年中無休で対応します-。迅速な発送は 7 ～ 15 日以内に提供されます。
接触LIB産業お客様の特定の基準と厳しい要件に合わせてカスタマイズされた、専門的で効率的なソリューションを開発します。
