IP67 試験装置について知っておくべきこと

IP67試験装置工業製品の防塵等級6、防水等級7を満たしているかを検査する装置です。

info-519-368

IP レーティングとは何ですか?

侵入保護 (IP) 評価は、デバイスが固体や水に対してどれだけ耐性があるかを測定します。 IP 定格は、国際規格 EN 60529 (英国 BS EN 60529:1992 – エンクロージャによって提供される保護等級 (IP コード)) および欧州 IEC 60509 によって決定されます。

IEC60529 規格は IEC によって開発され、最初のバージョンは 1976 年に発行され、その後 1978 年に改訂され、1984 年に修正されました。IP 評価規格は、IP 評価のレベルを測定するための一貫した世界的に認められたシステムを提供するために、時間の経過とともに開発および改善されてきました。固体および液体の侵入に対する製品による保護。

この規格は、評価が最新のテクノロジーやアプリケーションに関連し正確であることを保証するために、数多くの改訂と更新が行われています。技術の向上により、継続的な水没に対する保護を測定する IPX8 など、IP 評価システム内の新しいカテゴリーの開発にもつながりました。全体として、IP 評価システムは、製品が目的に適合し、期待されるレベルの保護を提供することを保証するため、メーカー、設計者、購入者にとって不可欠なツールとなっています。

IPコードの具体的な意味

IPコードとは防水レベルを表す国際認証制度です。これは、アウトドア、ダイビング、その他多くの器具や装備の製品の防水レベルをマークするために使用される最も一般的な技術指標です。ヘッドランプ、GPS、時計、その他の電子機器には、多くの場合 IP コードがマークされています。

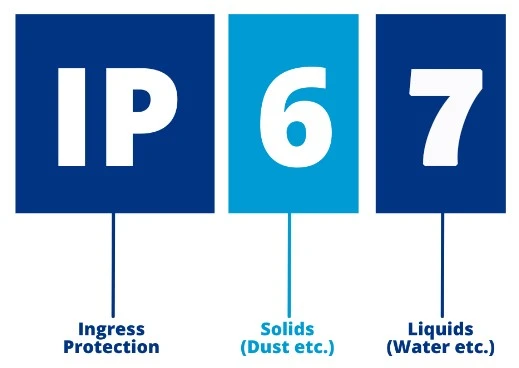

IPの後ろの2桁は、固形異物や水の侵入に対する機器シェルの保護強度を示します。 1 桁目は電気機器の塵埃や異物に対するレベルを示し、2 桁目は湿気や水の侵入に対する機器の密閉度を示します。数字が大きいほど保護レベルが高くなります。

場合によっては、保護レベルが不明であるか、テストされていない場合があります。このような場合、数字は「X」に置き換えられます。 IP防水等級はIPX1からIPX8までの計8段階に分かれており、順に防水性能が高くなります。 IPX0は、まったく防水ではないことを示します。 IPX7 防水とは、デバイスがレベル 7 の防水性を備えていることを意味しますが、防塵性は不明です。

Lレベル	に対して効果的です
IP0X	保護なし
IP1X	固形異物から保護されています。 50mmØ以上
IP2X	固形異物から保護されています。 12.5 mm Ø以上
IP3X	固形異物から保護されています。 2.5 mm Ø以上
IP4X	固形異物から保護されています。 1 mm Ø以上
IP5X	防塵
IP6X	防塵

Lレベル	に対する保護	に対して効果的です
IPX0	保護なし	—
IPX1	垂直に落ちる水滴から保護	垂直落下による落下は有害な影響を及ぼさないものとする
IPX2	エンクロージャを 15 度に傾けた場合、垂直に落ちる水滴から保護されます。	垂直方向に落下した水滴は、エンクロージャが垂直方向の両側に最大 15 度の角度で傾斜していても、有害な影響を及ぼさないものとします。
IPX3	水の飛沫から保護	垂直方向の両側から 60 度までの角度で水を噴霧しても有害な影響はありません。
IPX4	水の飛沫から保護	いかなる方向からの水の飛沫も筐体に有害な影響を与えないこと
IPX5	ウォータージェットから保護	あらゆる方向からエンクロージャに対して噴流状に水が噴射されても有害な影響を及ぼさないものとします。
IPX6	強力な噴流水から保護	あらゆる方向からエンクロージャに対して強力なジェット水が噴射されても有害な影響を及ぼさないものとします。
IPX7	一時的な水没による影響から保護	標準化された圧力および時間条件下でエンクロージャを一時的に水に浸漬した場合、有害な影響を引き起こす量の水の浸入が不可能であること。
IPX8	継続的な水没の影響から保護	製造者と使用者の間で合意されるものとするが、数字 7 よりも厳しい条件下でエンクロージャが継続的に水に浸漬される場合、有害な影響を引き起こす量の水の浸入は不可能であるものとします。
