太陽光発電モジュールを屋上、砂漠、沿岸の太陽光発電所に設置すると、25 年以上紫外線にさらされます。紫外線は封止材、バックシート、接着剤を劣化させ、黄ばみ、ひび割れ、層間剥離、電力損失を引き起こす可能性があります。加速 UV テストにより、メーカーはこれらのリスクを数十年ではなく数週間で特定できます。
リブPVモジュール用UVチャンバーは、国際規格に従って制御された UV プレコンディショニングを実行するように設計されています。プログラム可能な放射照度、安定した温度制御、正確なブラックパネル温度 (BPT) モニタリングにより、さらなる環境認定テストの前に、すべてのモジュールが正確かつ再現可能な UV 露光を受けることを保証します。
PV モジュールのプレコンディショニング用 UV チャンバー
UV プレコンディショニングが必要なのは、IEC 61215 (MQT 10)熱サイクルおよび湿度凍結試験の前に。この規格では次のように指定されています。
- UV 線量 (280 ～ 320 nm): 7.5 kWh/m²
- UV 線量 (320 ～ 400 nm): 15 kWh/m²
表面温度の制御 (通常は BPT 35 ～ 80 度)
UV 前処理の目的は単純です。
モジュールを -40 度から +85 度の熱サイクルや高湿度条件にさらす前に、メーカーはまず、紫外線が EVA、バックシート、接着剤などの材料を弱めるかどうかを判断する必要があります。
UV プリコンディショニングなし:
接着不良が検出されない可能性がある
封止材の黄ばみが現れない場合がある
-屋外での長期耐久性を正確に予測することはできません
LIB UVチャンバーの用途UVA ランプ 20 個と UVB ランプ 10 個まで提供します250 W/m² UV 放射照度、IECスペクトル分布要件への準拠を保証します。
太陽光発電モジュール用エージング試験チャンバー
PVモジュール用LIB UVチャンバーの利点
LIB UV プレコンディショニング チャンバーは、測定可能な精度と動作安定性を備えて設計されています。
|
|
名前 |
UVプレコンディショニングチャンバー |
|
モデル |
UVP-02 |
|
|
内寸(mm) |
1450*745*2500 D*W*H |
|
|
全体寸法(mm) |
1875*1210*2800 D*W*H |
|
|
試料ホルダーサイズ(mm) |
1400*2400 W*H |
|
|
試料容量 |
2個 |
|
|
照射源 |
UVA蛍光灯（20本） UVBランプ（10個） |
|
|
温度範囲 |
周囲温度 - 90 度 ±2 度 |
|
|
ブラックパネル温度 (BPT) |
35 - 80度 |
|
|
帯域幅 |
UVC:(< 0.1%) UVB: (総 UV の 3% ～ 10%) UVA: (総紫外線量の 90% ～ 97%) |
|
|
放射照度制御 |
●波長280nm｛｛1｝nm：7.5kWh/m2 ●波長320nm｛｛1｝nm：15kWh/m2 ●UV範囲での最大放射照度: < 250 W/m2 |
|
|
コントローラ |
プログラマブルカラーLCDタッチスクリーンコントローラ |
|
|
外装材 |
保護コーティングを施した鋼板 |
|
|
内装材 |
SUS304ステンレス |
|
|
断熱性 |
ポリウレタンフォームと断熱綿 |
|
|
電源 |
AC380V 50Hz 3相 |
1. 正確な放射照度制御
UVAの割合:90–97%
UVBの割合:3–10%
UVC:<0.1%
プログラム可能な放射照度蓄積制御
これにより、非現実的な露出オーバーを起こすことなく、太陽 UV スペクトルの信頼性の高いシミュレーションが保証されます。
2. 安定した温度制御
温度範囲:周囲温度～90度±2度
ブラックパネル温度 (BPT):35度～80度
正確なモニタリングのための PT100 クラス A センサー
3. 大容量&調整可能なサンプルホルダー
検体容量:PVパネル2枚
1400 × 2400 mm パネル用の調整可能なホルダー
柔軟なランプ距離調整
4. スマート制御システム
7 インチのプログラム可能なタッチスクリーン
まで120プログラム
イーサネット + USB + RS232 接続
CSV 形式でのリアルタイム データのエクスポート-
チャンバー内部には、SUS304ステンレス、耐食性と長寿命を保証します。
PVモジュール用LIB統合テストソリューション
UV プレコンディショニングは、完全な PV 認定プログラムの最初のステップにすぎません。
ステップ 1: UV プレコンディショニング (IEC 61215 MQT 10)
制御された BPT でモジュールを必要な UV 線量にさらします。
ステップ 2: 温度と湿度のテスト
UV にさらされた後、モジュールは次のような影響を受けます。
湿熱試験(IEC 61215)
85度/85%RHの場合1000時間
熱サイクル試験 (IEC 61215)
-40 度から +85 度まで200サイクル
湿気凍結試験
高湿度と氷点下が交互に発生する-

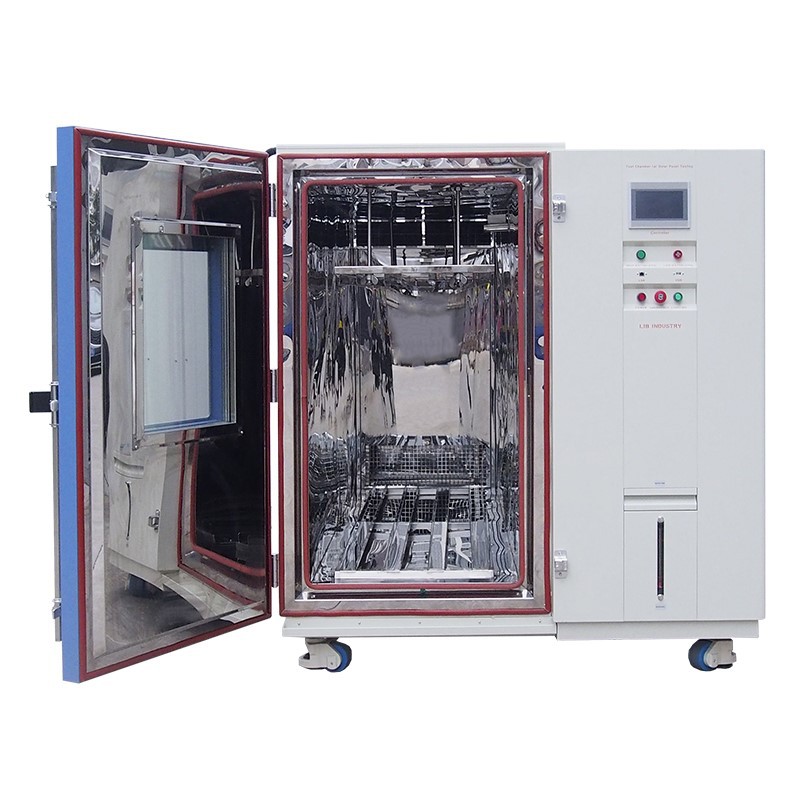

LIB 温湿度チャンバーは以下を提供します。
湿度範囲:20 ～ 98% RH
温度範囲:-60度～+100度
偏差: ±2 度
湿度精度: ±2.5% RH
 |
|
||
|
内寸(mm) |
1300*700*1350 |
||
|
全体寸法(mm) |
1900*1100*1750 |
||
|
パラメータ |
温度範囲 |
-60 度 - +100 度 |
|
|
温度変動 |
±0.5度 |
||
|
温度偏差 |
±2.0度 |
||
|
湿度範囲 |
20%～98%RH |
||
|
湿度偏差 |
±2.5%RH |
||
|
温度変化率 |
1～3.4度/分 |
||
|
パネルサイズ |
1M*2M |
||
|
パネル容量 |
4・6・8・10・12個 |
||
|
構造 |
冷却 |
冷却システム |
|
|
冷凍ユニット |
|||
|
発熱体 |
ニクロムヒーター |
||
|
コントローラ |
プログラマブルカラーLCDタッチスクリーンコントローラ |
||
|
Ethernet接続、PCリンク、USB |
|||
|
湿度 |
給水システム |
||
|
給水システム |
|||
|
加湿器 |
|||
|
除湿 |
|||
|
センサー |
温度センサー |
||
|
湿度センサー |
|||
|
内蔵水タンク（mm）- |
270*300*450 |
||
|
表示窓サイズ (mm) |
330*370 |
||
|
材料 |
外装材 |
保護コーティングを施した鋼板 |
|
|
内装材 |
SUS304ステンレス |
||
|
断熱性 |
ポリウレタンフォームと断熱綿 |
||
|
観察窓 |
室内照明、二層熱安定性シリコンゴムシーリング- |
||
ステップ 3: 塩水噴霧腐食試験
沿岸設備の場合、テストは次のとおりですIEC 61701.
5% NaCl 溶液
塩霧の周期的曝露
フレームや接続箱の耐食性評価
UV→湿熱→熱サイクル→塩水噴霧を組み合わせることで、LIBは太陽光発電メーカーに完全な環境信頼性ソリューションを提供します。
PVモジュール用UVチャンバーに関するFAQ
Q1: 熱サイクルの前に UV プレコンディショニングが必要なのはなぜですか?
紫外線にさらされるとポリマーや接着剤が弱くなるためです。 UV 前処理を行わずに熱サイクルを実行すると、隠れた劣化メカニズムが現れない可能性があります。
Q2: UV チャンバーはどの波長範囲をカバーしますか?
チャンバーカバー280～400nm、IEC 61215 で要求される UVA および UVB バンドを含みます。
Q3: 温度はどのように監視されますか?
±2 度の制御精度を持つブラック パネル温度 (BPT) センサーを使用して、現実的な表面温度シミュレーションを保証します。
Q4: チャンバーは長期間の屋外暴露をシミュレートできますか?-
はい。累積 UV 線量を kWh/m² で制御することにより、チャンバーは屋外での長年の UV 曝露を加速して、制御された実験室条件にします。
Q5: チャンバーは認証ラボに適していますか?
はい。このシステムは、データ ロギング、イーサネット接続、USB エクスポート、プログラム可能な IEC- 準拠のテスト シーケンスをサポートしています。
ランプ交換やセンサー検証などの日常メンテナンスが簡単で、ダウンタイムを最小限に抑えます。 PV の信頼性テストを強化する時期が来ていますか? PV モジュール用 LIB UV チャンバーは、正確な IEC 61215 UV プレコンディショニングを保証し、完全な環境認定ワークフローをサポートします。
接触LIB産業 PV モジュールの耐久性テストを強化し、製品が数十年にわたる屋外暴露に耐えられることを確認します。
